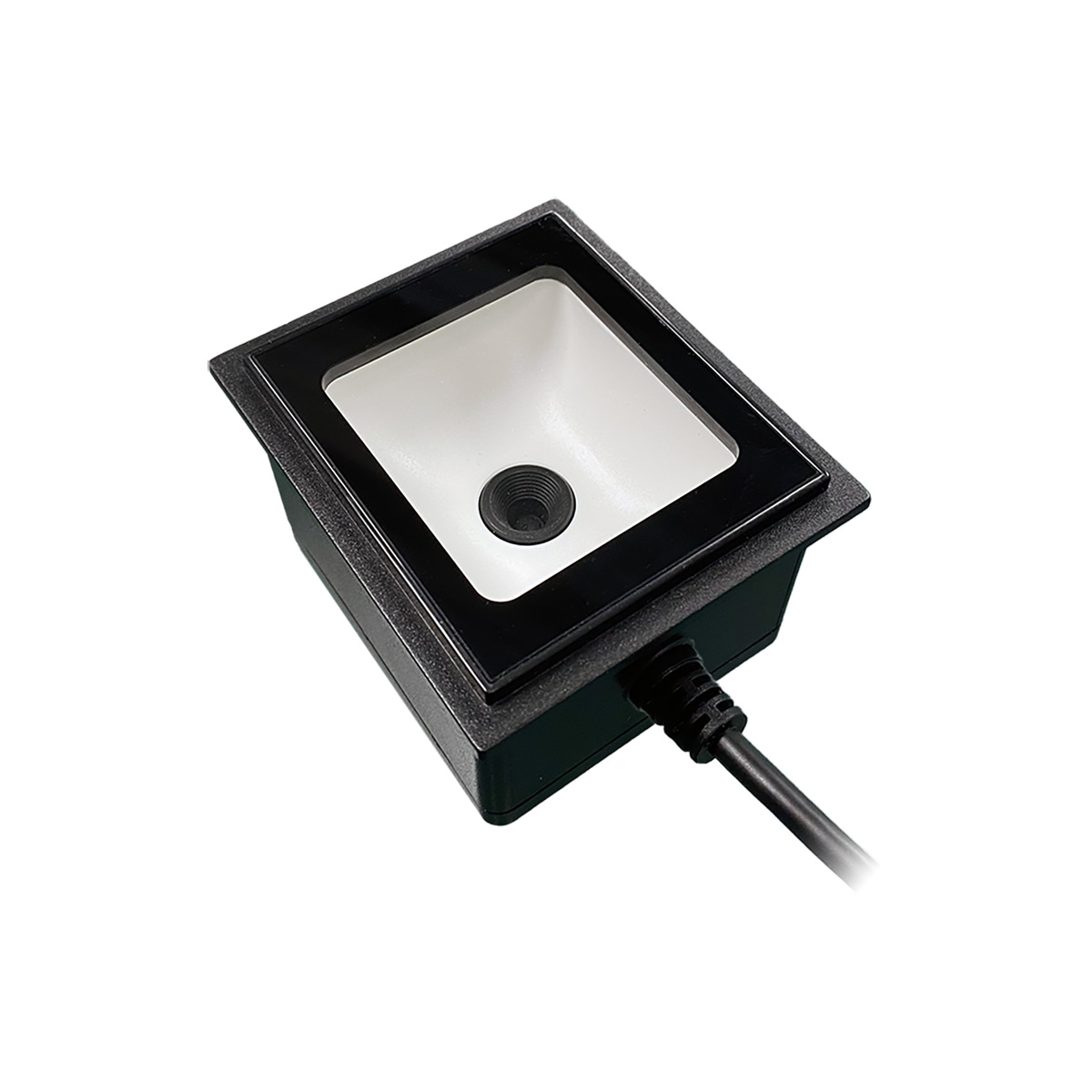

Z-5422は、高速かつ信頼性の高いバーコード読み取り性能を実現するよう設計された、コンパクトな2次元組み込み用スキャンモジュールです。主要なすべての1次元バーコードに加え、PDF417、QRコード、Data Matrixなどの標準的な2次元シンボル（コード規格）に対応しています。高性能CMOSイメージセンサーと最適化された照明システムを搭載し、紙のラベル、プラスチック表面、LCD/モバイル画面など、幅広い媒体で安定した読み取りが可能です。
コンパクトなオールインワン設計を採用し、デコードエンジンとUSBインターフェースを最小限のスペースに統合しているため、設置スペースが限られた機器への組み込みも容易です。大きな読み取りウィンドウと最適化された光学設計により、直感的なエイミング（照準合わせ）と効率的なスキャンが可能となり、利用頻度の高い環境でも優れた操作性を発揮します。
IP65準拠の保護性能を備え、防塵・防水性に優れているため、過酷な環境下でも安定した動作を維持します。POSシステム、キオスク端末、決済端末、ゲーム機など、セルフサービスや自動化に関わる幅広い組み込みスキャン用途に最適です。
• 直感的で容易な操作を可能にする大きな読み取りウィンドウ
• モバイル画面からの直接読み取りに対応
• IP65準拠の防塵・防水性能
• 容易かつ柔軟な組み込みを可能にするコンパクト設計
• 1次元および2次元バーコードの高速かつ正確なデコード
• さまざまな照明条件下での安定した性能
| Illumination Element | ||
|---|---|---|
| White LED | ||
| Optical System | ||
| CMOS | ||
| Image Sensor | ||
| 640 x 480 | ||
| Depth of Field | ||
| Code128 ( 13 mil ): 5 – 130 mm EAN 13 ( 13 mil ): 5 – 120 mm (Note: DOF may vary depending on environment condition and barcode quality.) | ||
| Min. Bar Width | ||
| 1D ≥ 5 mil | ||
| Print Contrast | ||
| 20% @ UPC/EAN 100% | ||
| System Interface | ||
| USB | ||
| Dimensions H x W x L | ||
|---|---|---|
| 67.2 x 78.3 x 48.6 mm | ||
| Weight (g) | ||
| 150 g | ||
| Input Voltage | ||
|---|---|---|
| 5 VDC ± 10% | ||
| Operating Current | ||
| 230 mA @ 5V ( Typical ) | ||
| EMC | ||
|---|---|---|
| CE & FCC DOC compliant; VCCI; BSMI | ||
| Operating Temperature | ||
|---|---|---|
| -10°C ~ 55°C | ||
| Storage Temperature | ||
| -20°C ~ 70°C | ||
| Humidity | ||
| 0% ~ 95% RH ( non-condensing ) | ||
| Light Level | ||
| Max. 100,000 Lux | ||
| Environmental Sealing | ||
| IP65 | ||
| 1D Barcode | ||
|---|---|---|
| Code 128, EAN-13, EAN-8, Code 39, UPC-A, UPC-E, Codabar,Interleav ed 2 of 5, ITF-6, ITF-14,ISBN, Code 93 UCC/EAN-128, GS1 Databar, Matrix 2 of 5, Code11, Industrial 2 of 5, Standard 2 of 5,MSI, etc. | ||
| 2D Barcode | ||
| PDF417, DataMatrix, QR code | ||
