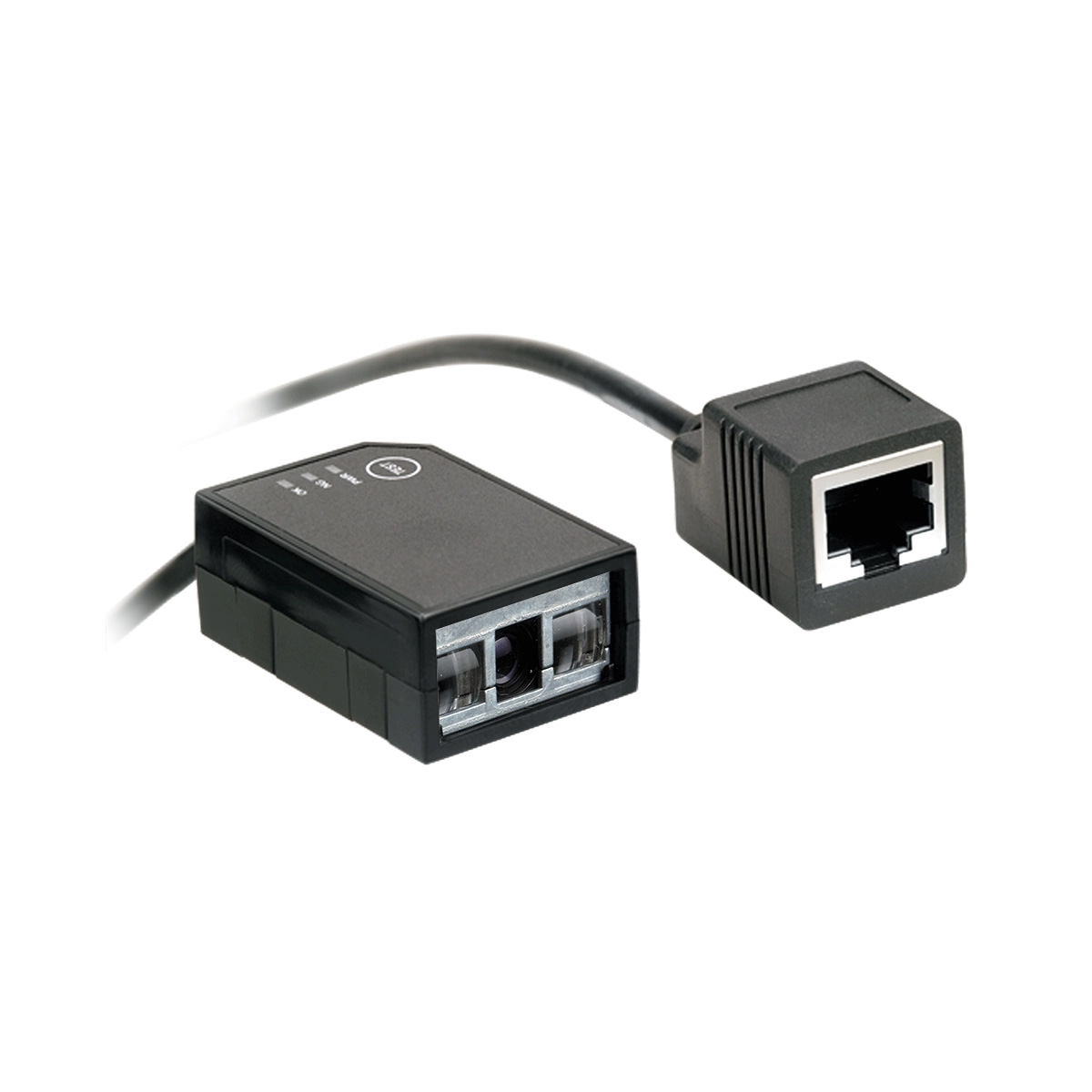

Z-5130內建ZEBEX特殊設計的CCD掃描引擎，可打出近似雷射光束般明亮而清晰的掃描光線，除能提供使用者絕佳的視覺指引外，其高解析CCD更具備優異的掃描性能。Z-5130在設計之初即預留了充份的彈性及未來的升級可能性，在各種嵌入式機種中，它絕對是您最棒的選擇！遊戲機、賭博機、手持式資料終端…以及許許多多需求輕巧的應用，現在都掌握在您的手中。
• 現今世界上同級產品中最小型的CCD掃描模組
• 上方的「test」按鍵可供掃描測試

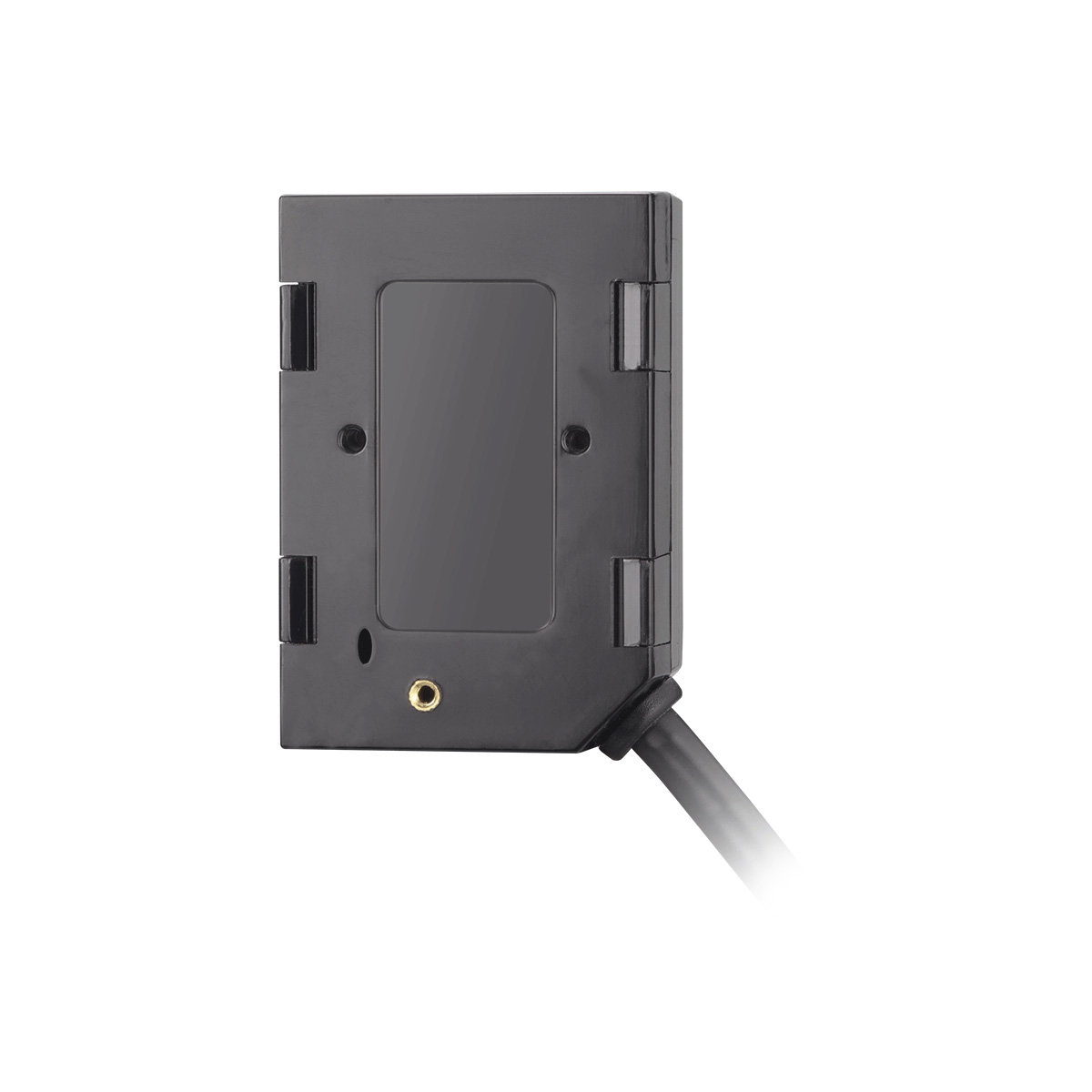

• 迷你型的尺寸、預設的孔位，讓各式安裝都變得輕鬆簡單
• 絕佳的CCD掃描性能，並保有未來韌體升級的可能性
• 工業等級標準的設計
• 尤其適於空間受限的嵌入式應用，如資訊查詢機、樂透賭博機…等
• 獨家Ultrascan解碼科技
| Illumination Element | ||
|---|---|---|
| 617 nm visible LED; bright laser-imitated scanning line | ||
| Optical System | ||
| Linear CCD array | ||
| Microprocessor | ||
| 32-bit | ||
| Depth of Field | ||
| 4 mil: 60 – 120 mm 5 mil: 55 – 160 mm 7.5 mil: 50 – 210 mm 10 mil: 40 – 280 mm 13 mil: 50 – 330 mm 20 mil: 50 – 420 mm Note: DOF may vary depending on environment condition and barcode quality. | ||
| Min. Bar Width | ||
| 0.1 mm (0.07 mm actually) | ||
| Scan Rate | ||
| 330 scans per second | ||
| Print Contrast | ||
| 30% @ UPC/EAN 100% | ||
| Programmable Operation | ||
| Programmable tone & beep time | ||
| System Interface | ||
| 12 lower contact ZIF connector | ||
| Connector | ||

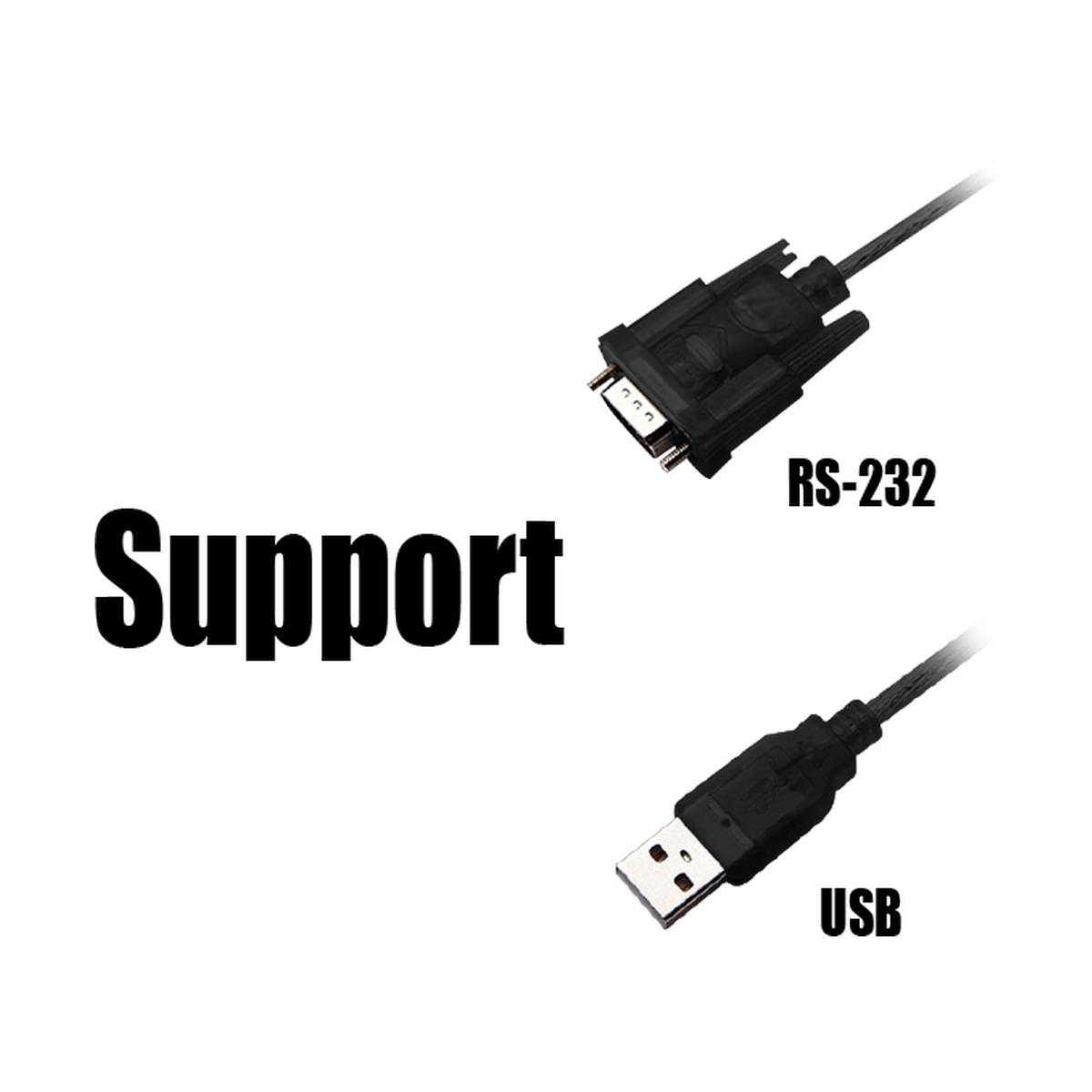

| RS-232 (TTL level), HID USB, USB Virtual COM, OPOS, JPOS | ||
| Dimensions H x W x L | ||
|---|---|---|
| 11.8 x 20.5 x 22.8 mm | ||
| Weight (g) | ||
| 12 g | ||
| Power Consumption | ||
|---|---|---|
| 3.3 VDC ± 10% | ||
| Operating Current | ||
| 105 mA @ 3.3V ( Typical ) | ||
| Standby Current | ||
| 50 uA | ||
| EMC | ||
|---|---|---|
| CE & FCC DOC compliance, VCCI, BSMI | ||
| Operating Temperature | ||
|---|---|---|
| 0°C – 50°C (32°F – 122°F) | ||
| Storage Temperature | ||
| -20°C - 60°C (-4°F – 140°F) | ||
| Humidity | ||
| 5% – 95% RH (non-condensing) | ||
| Light Level | ||
| 0-100,000 Lux (any lighting condition) | ||
| Shock | ||
| 2,000 G | ||
| 1D Barcode | ||
|---|---|---|
| UPC/EAN/JAN, UPC-A & UPC-E, EAN-8 & EAN-13, JAN-8 & JAN-13, ISBN/ISSN, Code 39, Codabar, Code 128 & EAN 128, Code 93, ITF 2 of 5, IATA Code, MSI, China Postal Code, Code 32, Industrial 2 of 5, Standard 2 of 5, JAP, Code 11, GS1 DataBar, GS1 DataBar Limited, GS1 DataBar Expanded, Telepen | ||
不需要特殊線材即可使用 OPOS。
若要透過應用程式傳送觸發命令，Z-5130 需要連接 RS-232 或 USB Virtual COM 介面。
受記憶體限制影響，目前 A-30M 標準版不支援 USB OPOS。
目前可以使用 C8h 之後的記憶體。
請參閱使用手冊，並將掃描器設定為「Blink mode off. Module never enters blink mode.」。
請參閱使用手冊，並將掃描器設定為「Trigger mode」。
