Z-5112 GT

2D画像スキャンエンジン

Z-5112 GT 2D Image Scan Engine
Z-5112 GT 2D Image Scan Engine
Z-5112 GT 2D Image Scan Engine
Z-5112 GT 2D Image Scan Engine
パフォーマンスを損なうことなく高速スキャンを行うZ-5112 GTは、ほとんどの1Dおよび2Dバーコードを直感的な照準精度で簡単にデコードできる強力な2D画像スキャンエンジンです。また、ほとんどのハードウェアプラットフォームと互換性のある標準のシリアルおよびUSBインターフェイスもサポートしています。コンパクトな寸法は、モバイルコンピュータ、キオスク、抽選機など、スペースに制約のあるほとんどの製品に簡単に設計できます。 Z-5112 GTは、あらゆる業界に最適なソリューションです。

•簡単な統合
•個別のデコーダーボードは必要ありません
•柔軟なインターフェース通信
•卓越した1Dおよび2Dスキャンパフォーマンス
•携帯電話、タブレット、またはコンピューターの画面でバーコードをキャプチャします
•ヘルスケアラベルコンプライアンス:GS1およびFMDフォーマットをサポート

製品仕様

Illumination Element
White LED
Image Sensor
1280 x 800 CMOS
Depth of Field
Code39 (5 mil) : 60 - 160 mm
EAN 13 (13 mil) : 40 - 280 mm
(Note : DOF may vary depending on environment condition and barcode quality.)
Min. Bar Width
4 mils (Code39)
Scan Angle
38.6° H x 24.9° V
Print Contrast
30% @ UPC/EAN 100%
Indicator
Blue LED
Programmable Operation
Scan mode, Beeper tone
System Interface
Z-5112GT : ( Interface : 12 pin ZIF) RS-232 (TTL level), USB HID, USB Virtual com, OPOS, JPOS
Z-5112GT (U) : (Interface : Micro USB) USB HID, USB Virtual com, OPOS, JPOS
Dimensions H x W x L
24(W) x 13.3(H) x 27(D) mm

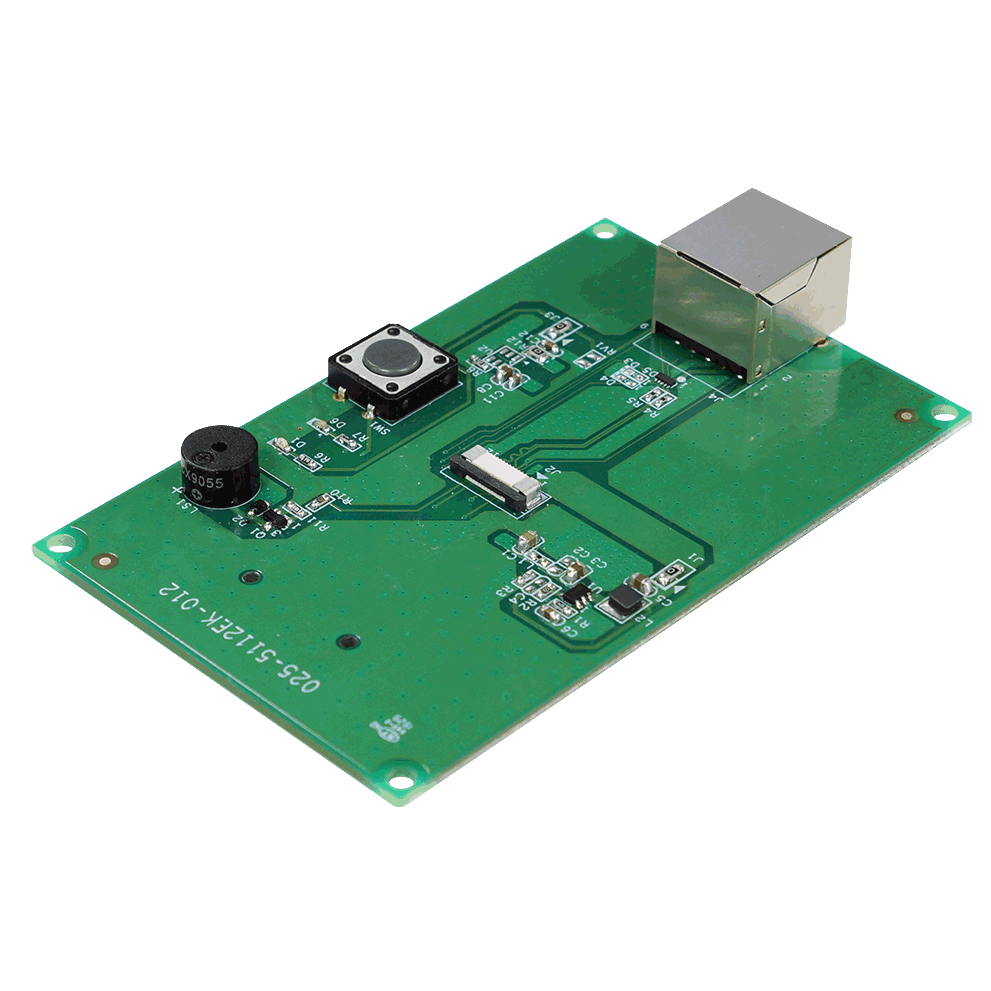

30(W) x 13.3(H) x 27(D) mm (with I/O board)
Weight (g)
6g / 8.5g (with I/O board)
Input Voltage
3.3 VDC / 5 VDC (with I/O board)
Operating Current
180 mA @ 3.3V ( Typical )
EMC
CE, FCC, VCCI, BSMI, EN55024, EN55032, UKCA
Safety
IEC 62471 Exempt
Operating Temperature
-10°C – 50°C (14°F – 122°F)
Storage Temperature
-40°C - 70°C (-40°F - 158°F)
Humidity
5%~95% RH (non condensing)
Shock
3000g/ 0.3ms/ 6 faces
Vibration
4.45 grms, 20-2000Hz, 3 axes
1D Barcode
UPC/EAN (UPCA/UPCE/ EAN-8/ EAN-13, ISBN (Bookland),ISSN), Code 39 (Standard, Full ASCII, Trioptic, Code 32(Italian Pharmacode), Code 128, Code 93, Codabar, 2 of 5(Interleaved 2 of 5, Discrete 2 of 5, IATA, Chinese 2 of 5,Matrix 2 of 5, Code 11), MSI Plessey, GS1 DataBar(Omnidirectional, Truncated, Stacked, Stacked Omnidirectional,Limited, Expanded, Expanded Stacked)
2D Barcode
PDF417, MicroPDF417, Aztec (Standard, Inverse), Maxicode,Data Matrix/ECC 200 (Standard, Inverse), QR Code(Standard, Inverse, Micro)CODABLOCK FComposite Codes (CC-A, CC-B, CC-C)

ダウンロード

技術サポート
Dimension (Z-5112 GT)
Z-5112_GT_Dimension.pdf
Version: 2022/06/12
File size: 239 KB
2022-06-12
Dimension (Z-5112 GT U)
Z-5112_GT_Dimension.pdf
Version: 2022/07/07
File size: 476 KB
2022-07-07
Data Sheet
Z-5112_GT_DataSheet.pdff
Version: 2023/09/18
File size: 353 KB
2023-09-21
Buyer's Guide
Z-5112_GT_BuyersGuide.pdf
Version: 2022/07/05
File size: 196 KB
2022-07-05
Programming Guide
Z-5112_GT_ProgrammingGuide.pdf
Version: 2022/09/16
File size: 760 KB
2022-09-27
User's Manual
Z-5112_GT_UserManual.pdf
Version: 2022/06/01
File size: 1014 KB
2022-06-01
DOF/WOF Drawings
Z-5112_GT_DOFWOF.pdf
Version: 2022/07/07
File size: 352 KB
2022-07-07
製品証明書
Shock & Vibration
Z-5112_GT_shock_vibration_test_report.pdf
Version: 2022/07/12
File size: 302 KB
CE
Z-5112_GT_CE.pdf
Version: 2022/04/28
File size: 134 KB
FCC
Z-5112_GT_FCC.pdf
Version: 2022/04/28
File size: 133 KB
BSMI
Z-5112_GT_BSMI.pdf
Version: 2022/04/28
File size: 444 KB
ソフトウェア
Standard Firmware
Model: Z-5112GT(Mxx.x) x Ver:01.13 Feb 26 2024 SN.xxxxxxxx
2024-03-29
JPOS
Java POS driver
2022-07-07
Virtual COM Driver
Emulates COM port connection when the scanner is connected to PC via USB cable. This driver works on Intel 32 / 64 bit processor based machine with Windows XP, Windows 7, and Windows 8. For Windows 10 users, please use the native CDC driver included in the Windows 10.
2018-01-30
OPOS
OPOS driver
2018-03-02
EZ-Set 2D
Update tool for firmware update, image capture, and setup scanner. Note: USB Virtual COM or RS232 interface required. This driver works on Intel processor-based machines with Windows XP, Windows 7, Windows 8, and Windows 10.
2023-05-12
